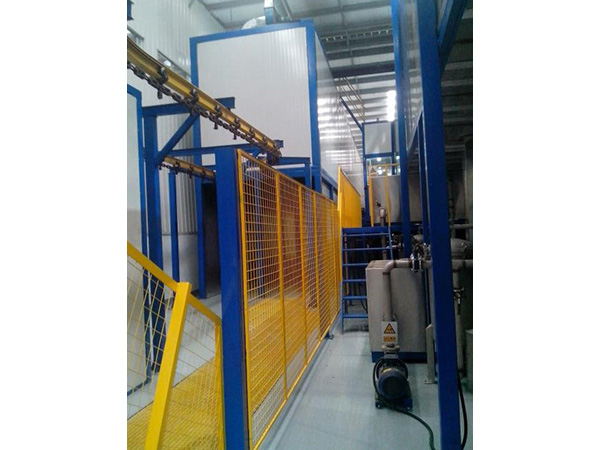

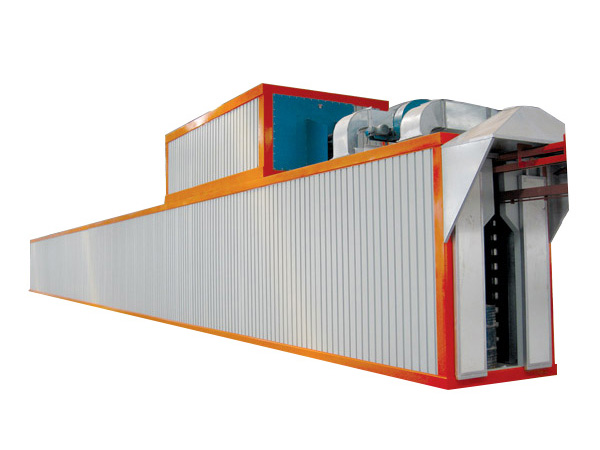

Härtender Tunnelofen

Unser Härteofen mit Tunnel ist in Brückentyp und gerader Typ unterteilt. Der elektrostatische Sprühtunnelofen vom Brücken-Typ verfügt über die gute Wärmedämmleistung und kleine Bodenfläche und ist geeignet für das Besprühen der allgemeinen Größe des Werkstücks, dessen Länge nicht zu lang und weniger als 6m ist. Der Tunnelofen ist ein Trockenofen ohne Brücke, beide Enden sind mit dem Luftschleier ausgerüstet, um die kalte und heiße Luft zu trennen. Im Vergleich zum Brückentyp-Härteofen hat es niedrigere Baukosten, aber höhere Wärmeverluste.

1. Der Ofenkörper ist mit der Umluftkanalanlage ausgerüstet. Die umlaufende Heißluft wird zum Trocknen verwendet, das Volumen der Umluft wird entsprechend der Anforderung der Temperaturdifferenz ausgelegt. Dieser Aushärtungsofen ist auch mit automatischen Temperaturregler und Display-Gerät ausgestattet und hat gleichmäßige Temperatur, die Temperaturregelung Genauigkeit der oberen und unteren Abschnitt in Backofen ist ± 5 ℃. Die Innenwand des Heiz- und Luftkanals besteht aus 1,2 mm Aluminiumblech.
2. Der Strukturbrennkammerkörper wird durch eine mehrschichtige Dämmplatte hergestellt, die den Wärmeverlust verringern und die thermische Belastung stark eliminieren kann. Die Temperaturdifferenz zwischen der Außenwand der Dämmplatte und der Werkstatt beträgt weniger als 10 ℃ (nationale Norm ist 15 ℃). Das Innenwandmaterial der Kammer ist aus verzinktem Stahlblech, die Außenwand wird durch Wellpappe hergestellt. Die Gesamtdicke der Isolationsschicht beträgt 150mm.
3. Der Trockenofen nimmt die Brückenstruktur mit guter thermischer Abdichtungseigenschaft an.
4. Das Heizsystem verwendet das Gas zum Heizen. Die Luft im Aushärtungstunnel wird durch die heiße Umluft vom Wärmetauscher erwärmt. Der Lufteintritt und das Abgasrohr sind in der Umwälzheizung installiert, um die Trocknungsqualität der Werkstücke zu gewährleisten und den Abgasgehalt im Normalbereich entsprechend den Standardanforderungen zu halten.
5. Das Heißluftzirkulationsgebläse ist ein eingebautes Luftgebläse, es nimmt hohe Temperatur und geräuscharme Zentrifugalventilatoren an. Das Laufrad, die Hauptwelle und das Lager werden speziell verarbeitet. Das Geräusch dieses Luftgebläses beträgt weniger als 85dB.
6. Die Umluft wird durch hochtemperaturbeständiges Filterschirm gefiltert, um die Staubmenge im Tunnelofen zu reduzieren.
7. Dieser industrielle Trockenofen kann mit RIELLO Brenner, digitaler automatischer Temperaturregler, Übertemperaturalarm, usw. ausgestattet werden.

Technische Parameter
1. Tunnelgröße: 14000 × 1500 × 1900 mm (L × B × H)
2. Wärmeverbrauch: 25kcal / hr
3. Brennstoffheizung
Raumtemperatur ~ 220 ℃ einstellbar, Tunneltemperatur wird an zwei Punkten angezeigt
Dicke: 120mm, innere Schicht: 0,8 galvanisierte Platte, äußere Schicht: 0.8A3 gepresste Stahlplatte
Material des Wärmetauschers: Edelstahl 304
Umlaufgebläse: Luftgebläse vom C-Typ
